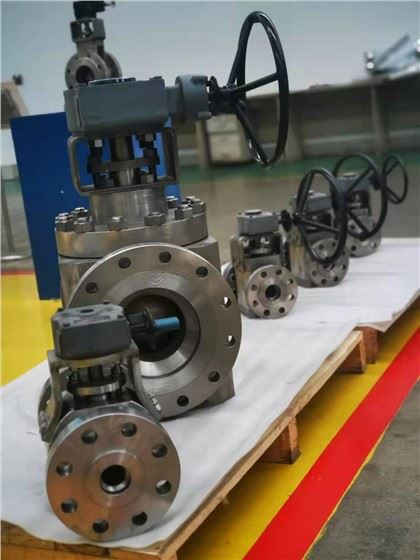

Štruktúra guľového ventilu
Existuje mnoho typov štruktúr pre guľové ventily, ale v zásade sú rovnaké. Sú to všetky guľôčkové jadrá s otváracími a zatváracími časťami, ktoré pozostávajú hlavne z ventilových sediel, guľôčok, tesniacich krúžkov, driekov ventilov a iných hnacích zariadení. Ventil je možné otvoriť a zatvoriť otočením drieku ventilu o 90 stupňov. Používajú sa v potrubiach na uzatváranie, distribúciu, reguláciu prietoku a zmenu smeru toku média. Sedlo ventilu používa rôzne formy tesnenia podľa rôznych pracovných podmienok. Teleso ventilu guľového ventilu s O-krúžkom je vybavené guľou s medziľahlým priechodným otvorom vo vnútri. Na guľôčke je priechodný otvor s priemerom rovným priemeru potrubia, ktorý sa môže otáčať v tesniacom sedle. Na oboch stranách smeru potrubia sú kruhové elastoméry na dosiahnutie utesnenia. Jadro guľového ventilu v tvare V má štruktúru v tvare V a jadro ventilu je 1/4 guľový plášť so zárezom v tvare V. Má veľkú prietokovú kapacitu, veľký nastaviteľný rozsah, šmykovú silu a dá sa tesne uzavrieť, vďaka čomu je obzvlášť vhodný pre tekuté materiály s vláknitými štruktúrami.
1, štruktúra guľového ventilu typu O:
Teleso ventilu guľového ventilu s O-krúžkom je vybavené guľou s medziľahlým priechodným otvorom vo vnútri. Na guľôčke je priechodný otvor s priemerom rovným priemeru potrubia, ktorý sa môže otáčať v tesniacom sedle. Na oboch stranách smeru potrubia sú kruhové elastoméry na dosiahnutie utesnenia. Otočením gule o 90 stupňov je možné zmeniť smer priechodného otvoru, čím sa dosiahne otvorenie a zatvorenie guľového ventilu. Guľový ventil typu O má plávajúcu alebo pevnú konštrukciu a príslušné pohyblivé časti sú vyrobené zo samomazných materiálov s minimálnym koeficientom trenia, čo má za následok nízky prevádzkový krútiaci moment. Navyše dlhodobé utesnenie tesniaceho tuku robí prevádzku flexibilnejšou. Výhody jeho produktu sú nasledovné:
1. Guľový ventil typu O má nízky odpor tekutiny
Guľové ventily majú vo všeobecnosti dve štruktúry: zmenšenie priemeru a zmenšenie priemeru. Bez ohľadu na to, ktorá konštrukcia je, koeficient prietokového odporu guľového ventilu je relatívne malý. Konvenčný guľový ventil je priamy typ, známy aj ako guľový ventil s plným prietokom. Priemer kanála sa rovná vnútornému priemeru potrubia a strata odporu je iba trecí odpor rovnakej dĺžky potrubia. Spomedzi všetkých ventilov má tento typ guľového ventilu najmenší odpor tekutiny. Existujú dva spôsoby, ako znížiť odpor potrubného systému: jedným je zníženie prietoku tekutiny a druhým je zväčšenie priemeru potrubia a priemeru ventilu, čo výrazne zvýši náklady na potrubný systém. Druhým je zníženie miestneho odporu ventilu a guľové ventily sú najlepšou voľbou.
2. O-krúžkový guľový ventil sa prepína rýchlo a pohodlne
Guľový ventil sa musí otočiť o 90 stupňov na úplné otvorenie alebo úplné zatvorenie, takže môže rýchlo dosiahnuť otvorenie a zatvorenie.
3. Guľový ventil typu O má dobrý tesniaci výkon
Prevažná väčšina sediel guľových ventilov je vyrobená z elastických materiálov, ako je polytetraetylén (PTFE), bežne známy ako guľové ventily s mäkkým tesnením. Mäkké utesnené guľové ventily majú dobrý tesniaci výkon a nemajú vysoké požiadavky na drsnosť a presnosť obrábania tesniaceho povrchu ventilu.
4. Dlhá životnosť guľového ventilu s O-krúžkom
Vďaka vynikajúcemu samomazaniu polytetrafluóretylénu (PTFE alebo F4) je koeficient trenia s guľou malý. Vďaka vylepšenej technológii spracovania sa znížila drsnosť guľového ventilu, čím sa výrazne zvýšila jeho životnosť.
5. Guľový ventil typu O má vysokú spoľahlivosť
Tesniaci pár gule a sedla ventilu nebude mať žiadne škrabance, ostré trenie alebo iné chyby;
Po výmene drieku ventilu na vnútorný typ sa eliminovalo potenciálne nebezpečenstvo havárie vyletenia drieku ventilu v dôsledku uvoľnenia upchávky pod tlakom kvapaliny;
Guľové ventily s antistatickou a ohňovzdornou konštrukciou možno použiť pre potrubia prepravujúce ropu, zemný plyn a plyn.
Jadro guľového ventilu (guľa) s O-krúžkom je guľové a z konštrukčného hľadiska je sedlo guľového ventilu počas tesnenia zapustené do sedla ventilu na strane telesa ventilu. Relatívne pohyblivé časti sú vyrobené zo samomazných materiálov s extrémne nízkym koeficientom trenia, čo má za následok nízky prevádzkový krútiaci moment. Navyše dlhodobé utesnenie tesniaceho tuku robí prevádzku flexibilnejšou. Všeobecne sa používa na reguláciu dvoch polôh, s rýchlou prietokovou charakteristikou.
Keď je guľový ventil typu O úplne otvorený, obe strany sú bez prekážok a tvoria rovný potrubný kanál s obojsmerným tesnením. Má najlepší samočistiaci výkon a je vhodný na rezanie v dvoch polohách s obzvlášť nečistými a vláknitými médiami. Guľové jadro sa počas procesu otvárania a zatvárania vždy trie o ventil. Súčasne je utesnenie medzi jadrom ventilu a sedlom ventilu dosiahnuté vopred tesnou tesniacou silou sedla ventilu, ktorá tlačí na jadro gule. Avšak vďaka vynikajúcim mechanickým a fyzikálnym vlastnostiam sedla ventilu s mäkkým tesnením je jeho tesniaci výkon obzvlášť dobrý.
2, konštrukcia guľového ventilu v tvare V:
Jadro guľového ventilu v tvare V má štruktúru v tvare V a jadro ventilu je 1/4 guľový plášť so zárezom v tvare V. Má veľkú prietokovú kapacitu, veľký nastaviteľný rozsah, šmykovú silu a dá sa tesne uzavrieť, vďaka čomu je obzvlášť vhodný pre tekuté materiály s vláknitými štruktúrami. Vo všeobecnosti sú guľové ventily v tvare V jednoduché utesnené guľové ventily. Nie je vhodný na obojsmerné použitie.
Okraj v tvare V, odrezanie nečistôt. Počas otáčania guľôčky sa lopatka gule v tvare V dotýka sedla ventilu, čím sa odrežú vlákna a pevné látky v tekutine. Bežné guľové ventily však túto funkciu nemajú, čo môže pri zatváraní ľahko spôsobiť uviaznutie nečistôt z vlákien, čo spôsobí veľké nepríjemnosti pri údržbe a opravách. Jadro ventilu guľového ventilu v tvare V nebude prilepené vláknami. Navyše vďaka použitiu prírubového spojenia je jeho demontáž a montáž jednoduchá, bez potreby špeciálneho náradia a jednoduchá a nenáročná je aj údržba. Keď je ventil zatvorený. Zárez v tvare V vytvára medzi sedlom ventilu klinovitý nožnicový efekt, ktorý má samočistiacu funkciu a môže zabrániť zaseknutiu guľôčkového jadra. Teleso ventilu, kryt ventilu a sedlo ventilu majú kovovú štruktúru typu point-to-point a používa sa pružina drieku ventilu s malým koeficientom trenia. Preto je prevádzkový krútiaci moment malý a veľmi stabilný.
Guľový ventil v tvare V je pravouhlou rotačnou štruktúrou, ktorá umožňuje reguláciu prietoku. Môže dosiahnuť rôzne stupne proporcionality podľa uhla tvaru V gule v tvare V. Guľové ventily v tvare V sa vo všeobecnosti používajú v spojení s ovládačmi a lokátormi ventilov na dosiahnutie proporcionálneho nastavenia. Jadrá ventilov v tvare V sú najvhodnejšie pre rôzne príležitosti nastavenia, s vysokým menovitým prietokovým koeficientom, veľkým nastaviteľným pomerom, dobrým tesniacim účinkom, nulovou citlivosťou pri nastavovaní, malým objemom a môžu byť inštalované vertikálne alebo horizontálne. Vhodné na ovládanie médií ako sú plyny, pary, kvapaliny atď. Guľový ventil v tvare V je pravouhlá rotačná konštrukcia, ktorá sa skladá z tela ventilu v tvare V, pneumatického pohonu, lokátora a ďalšieho príslušenstva; Existuje približná inherentná charakteristika toku rovnakého percenta; Prijatie dvojitej nosnej konštrukcie s nízkym počiatočným krútiacim momentom, vynikajúcou citlivosťou a rýchlosťou snímania a silnou schopnosťou strihu.
