Vlastnosti a výhody

Motýľový ventil TIPBV s dvojitým posunom je robustný a spoľahlivý, odolný ventil s dvojitým odsadením navrhnutý pre vysoký výkon v zariadeniach na úpravu vody, potrubiach, čerpacích staniciach a priemyselných zariadeniach. Tento ventil vysokej špecifikácie je vyrobený tak, aby vydržal so zvarom prekrytým sedlom tela, inovatívnym suchým hriadeľom a epoxidovým povlakom spojeným fúziou.

Plne vyhovuje štandardu AWWA C504:

Všetky dvojité excentrické škrtiace klapky TIPBV sú v súlade s AWWA C504 a sú navrhnuté pre dlhú životnosť s minimálnou pozornosťou alebo potrebou údržby. S hriadele z nehrdzavejúcej ocele sú odolné voči korózii. Tesnenia typu Chevro n V- sa používajú na to, aby vydržali životnosť ventilu bez nastavovania.

Nízky krútiaci moment:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Gumené sedadlo vymeniteľné v teréne:

Špeciálne zložené sedlo Buna N utesňuje celých 360 stupňov proti guľovému okraju kotúča z nehrdzavejúcej ocele. Unikátny drážkovaný- dizajn sedla v spojení so širokým, sféricky tvarovaným dosadacím okrajom disku, umožňuje väčšiu toleranciu uzavretia disku (až 1 stupeň mimo stredu v zatvorenej polohe bez úniku). Sedlo je mechanicky prichytené v tele bez kovových prvkov liatou epoxidovou zmesou, ktorá zaisťuje, že sedlo sa pri rovnomernom kontaktnom tlaku prispôsobí presnému polomeru kotúča. Je plne nastaviteľný v teréne a vymeniteľný.

Jednoduchá údržba:

Dizajn Double Offset vyžaduje nulovú až minimálnu údržbu. Kryt ložiska umožňuje užívateľovi odstrániť závitovkové koleso bez odvodnenia potrubia napr. V prípade výmeny alebo opravy tesnenia je to možné vykonať v teréne, bežnými nástrojmi, bez potreby epoxidových nástrekov alebo špecializovaného technika.

Štruktúra a výhody

Dizajnový štandard

Dizajn ventilu:

EN593/AWWA C504

Tvárou v tvár:

EN558-1 / ANSI B16.10

Pripojenie koncovej príruby:

EN1092/ANSI B16.47/ANSI B16.5

Pripojenie hornej príruby:

ISO 5211

Typ		Excentrický motýľový ventil s mäkkým tesnením			Motýľový ventil AWWAC504
Menovitý priemer (DN/palec)		600-3000	100-2600	100-1200	3"-72"
Nominálny tlak (PN/PSI)		0.6	1 0	1.6	150 PSI
Testovací tlak	Utesnenie	0.66	11	1.76	165 PSI
	Shell	0.9	1 5	2.4	225 PSI
Pracovná teplota (stupeň)		-10-80			-10-80
Vhodné médiá		Sladká voda, kanalizácia, morská voda atď.

Štruktúra a vlastnosti tesnenia

Technická špecifikácia

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Materiály hlavných častí

nie,	názov	Materiál
	Objímka	ZCuZn38Mn2Pb2, podložka F4 Oceľ
2	Spodná ša	304 416 420 431
3	disk	QT450-10 A536 65-45-12
4	Kužeľový čap	304 416 420 431
5	Top sha代	304 416 420 431
6	Telo	HT200 A126ClassB QT450-10 A536 65-45-12
7	Balenie	NBR EPDM
8	Držiak	QT450-10 A536 65-45-12 Q235-A Gr33
9	Tesniaci krúžok disku	NBR EPDM
10	Oceľový krúžok tela	316
11	Tesniaci krúžok	NBR EPDM

Telo

Vyrobené z vysoko pevných materiálov, malá deformácia, prispôsobenie sa zlým pracovným podmienkam.

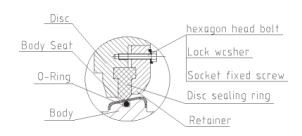

B: Tesniaci krúžok tela

Tesniaci krúžok z nehrdzavejúcej ocele, integrálne rolovacie na tele, vysoká presnosť,{0}}odolné voči opotrebovaniu, dlhá životnosť.

C: Tesniaci krúžok disku:

Tesniaci gumený krúžok typu T, integrovaná lisovaná forma, vysoká presnosť, obojsmerné tesnenie s dosahom-.

Štruktúra tesnenia typu D, DA

E: Kužeľový kolík

Vysoká presnosť, efektívne spojenie hriadeľa s kotúčom

F: Pin-Tesniaci krúžok

Upevnite kužeľový kolík spoľahlivo, zabráňte pádu,

G: Tesniaca upchávka

Dosiahnite hornú fixnú polohu hriadeľa a upevnite tesniaci krúžok.

H: O-Zvoňte

Multiplex.{0}Krúžky môžu zabrániť úniku z konca stonky.

Ja: Objímka

Vyrobené z maziva a materiálu s malým koeficientom trenia, nosný hriadeľ a zníženie krútiaceho momentu.

J: Hriadeľ

Vysoko pevný hriadeľ z nehrdzavejúcej ocele môže efektívne dodávať krútiaci moment.

K: Nosenie podložky

Zabráňte opotrebovaniu krúžku dlahy a ramena hriadeľa, znížte krútiaci moment otáčania a zabezpečte, aby bol hriadeľ v správnej polohe.

L: O-Zazvoňte

Účinne zabráňte úniku konca.

M: Spodný kryt

Pomocou podporného dlahového krúžku zabráňte pádu kotúča a zabezpečte tesniaci výkon.

N: Dlahový prsteň

Uistite sa, že hriadeľ je v správnej polohe.

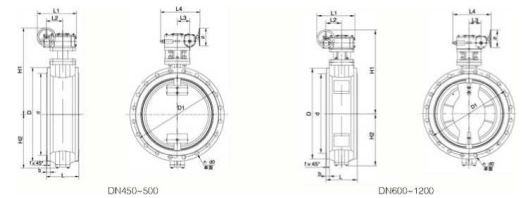

Celkové rozmery a hmotnosti

PN10 (jednotka: mm, kg)

DN	Operátor prevodovky	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Hmotnosť
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (jednotka: mm, kg)

DN	Operátor prevodovky	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Hmotnosť
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Celkové rozmery a hmotnosti

PN6/PN10 (jednotka: mm, kg)

Tlak	DN	Operátor prevodovky	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Hmotnosť
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

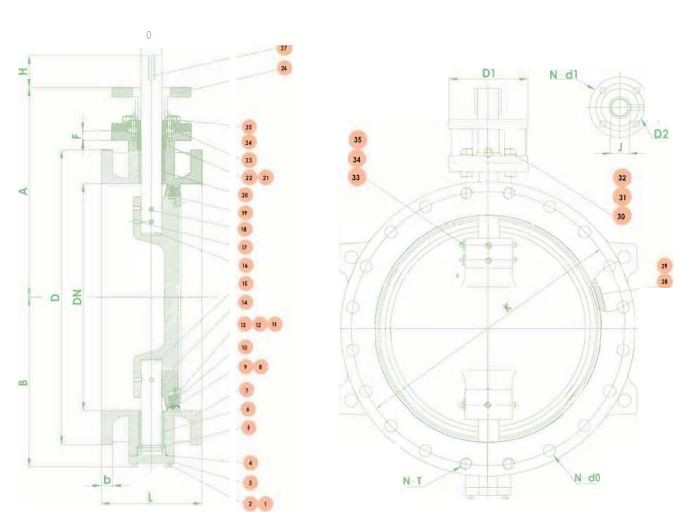

Materiály hlavných častí pre škrtiaci ventil AWWA C504

NIE	NÁZOV	MNOŽSTVO	MATERIÁL	POZNÁMKA
1	Pružinové tesnenie	8	304
2	Šesťhranná skrutka	8	304
3	Spodný kryt	1	ASTMA536
4	Tesnenie spodného krytu	1	EPDM	NBR
5	Bisect Ring	1	304
6	LowerBushing	1	316 plus TEFLON
7	Telo	1	ASTMA536
8	Telová pečať	1	EPDM	NBR
9	Oceľový tesniaci krúžok tela	1	316L
10	Tesnenie disku	1	EPDM	NBR
11	Šesťhranná skrutka	40	304
12	Vonkajšie tesnenie záložky	1	304
13	Vnútorná šesťhranná uťahovacia skrutka s plochým koncom	20	304
14	disk	1	ASTMA536
15	Spodný hriadeľ	1	SS304
16	Horný hriadeľ	1	SS304
17	Koncová skrutka Rper	3	SS304
18	TaperPin	3	304

2.	NÁZOV	MNOŽSTVO	MATERIÁL
19	Prítlačný krúžok	1	304
20	Horné puzdro	1	316 plus TEFLON
21	Baliaci krúžok	1	304
22	O-krúžok	4	EPDM (NBR)
23	Tesniaca žľaza	1	ASTMA536
24	Šesťhranná matica	2	304
25	Dvojité koncové čapy	2	304
26	Podpora pripojenia	1	ASTMA536
27	Všeobecný plochý kľúč	2	45
28	Označenie	1	H62
29	Označenie Rivet	4	304
30	Šesťhranná skrutka	8	304
31	Šesťhranná matica	8	304
32	Pružinové tesnenie	8	304
33	Tesnenie kužeľového kolíka	3	304
34	Šesťhranná matica	3	304
35	Pružinové tesnenie	3	304
