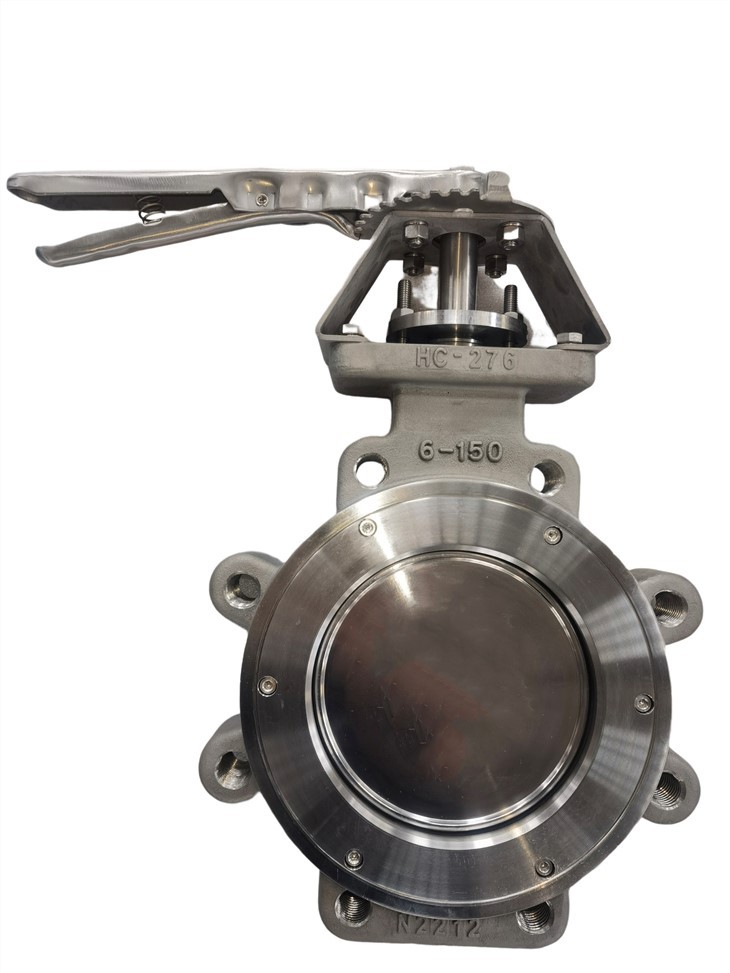

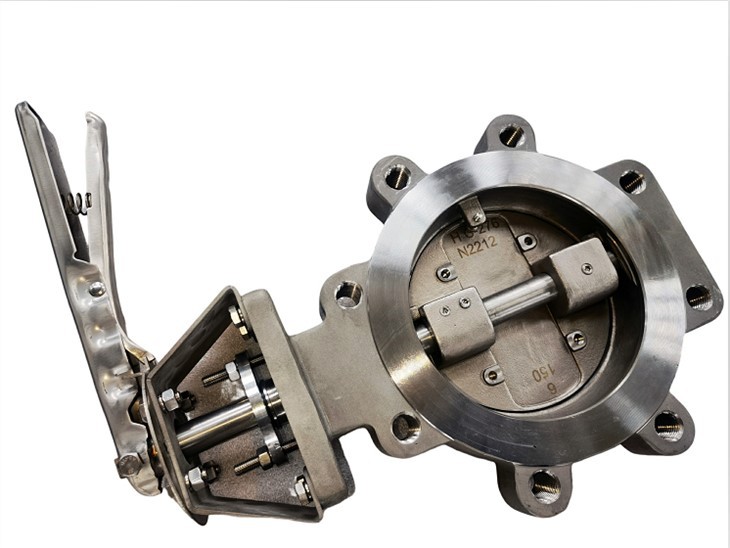

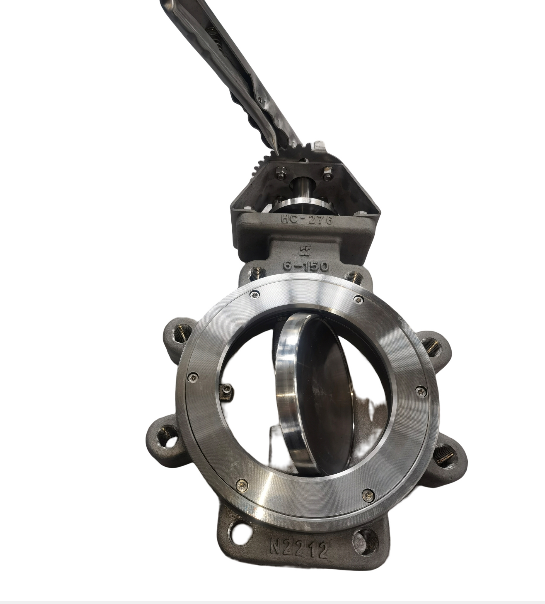

Vysoko výkonný klapkový ventil s mäkkým sedadlom

Vysoko výkonná klapka Taitubv s mäkkým tesnením má dvojitý excentrický dizajn na dosiahnutie obojsmernej funkcie nulového úniku 1: 1. V počiatočnom bode ventilového sedla vytvára excentrická sférická ventilová doska vačkovitý efekt, ktorý môže ventilovú dosku odťahovať od ventilového sedla bez nadmerného krútiaceho momentu a ventilová doska sa nedotýka sedla ventilu. Tento efekt znižuje opotrebenie sedla ventilu, minimalizuje deformačné javy a znižuje prevádzkový krútiaci moment. Keď je ventil zatvorený, táto vačková činnosť prevádza rotačný pohyb ventilovej dosky na lineárny pohyb, čím efektívne tlačí ventilovú dosku do kontaktu s ventilovým sedlom a kontakt H vedenia medzi ventilovou doskou a sedlom ventilu je v kontakte so stieračom, aby sa zabezpečila účinnosť. V prípade utesnenia zabráňte hromadeniu nečistôt v médiu.

Doska ventilu je zladená s kónickým povrchom drieku ventilu a presnosť zhody je vysoká. Pri veľkom zaťažení možno ventilovú dosku presne uzavrieť, spoľahlivé zatváranie a stabilné utesnenie.

Funkcia dizajnu +

1. Sedlo ventilu kombinuje výhody PTFE a elastickej gumy, je odolné proti korózii a predlžuje životnosť sedla ventilu.

2. Pozicionér sedla ventilu a konštrukcia drážky v telese ventilu zaisťujú presné a pevné umiestnenie sedla ventilu. Celotvárový polohovač sedla ventilu používa vysoko pevné skrutky na vyvážené pripojenie k telu ventilu, aby sa zabezpečila maximálna uťahovacia sila sedla ventilu a zaistilo sa utesnenie potrubia.

3. Sedlo ventilu so spoľahlivým utesnením a dobrou podpornou silou je utesnené tlakom potrubného média. Čím vyšší je tlak média v potrubí, tým väčšia je tesniaca sila. Za nižšieho tlaku alebo podtlaku môže tento druh konštrukcie sedla posilňovacieho ventilu v stave vlastného ukladania energie poskytovať lepší tesniaci výkon, klesá tlak média v potrubí, zodpovedajúcim spôsobom sa zníži ukladanie energie zo zdroja energie a rozumný a jedinečný konštrukcia zaisťuje dlhšiu životnosť ventilu;

4. poskytuje obojsmerne vzduchotesné utesnenie pre potrubné médiá;

5. Samotné sedlo ventilu má schopnosť samočinného prispôsobenia sa zmenám teploty média a tlaku v potrubí, čím minimalizuje opotrebenie sedla ventilu;

6. Sedlo ventilu sa dá ľahko vymeniť. Stačí odstrániť polohovač ventilového sedla, po otočení ventilovej dosky do zatvorenej polohy vložte novú zostavu ventilového sedla do drážky tela ventilu a potom pomocou polohovacieho prostriedku ventilového sedla pevne spojiť s telom ventilu. .

Dizajnový štandard +

· Dizajn: API 609

· Tvárou v tvár: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Koniec príruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Koniec zvárania na tupo: ASME B16.25

· Test: API598

· Protipožiarne: API607 / API6FA

Technická špecifikácia +

· Veľkosť: 2 "~ 64" (DN100 ~ DN1600)

· Trieda: 150Lb ~ 1500Lb / PN6 ~ PN250

· Pripojenie: Dvojitá príruba / výstupok / plátok (na požiadanie je možné zvárať na tupo)

· Prevádzka: Ručná / závitovková prevodovka / pneumatický pohon / elektrický pohon

· Teplota: -60 ° C až -180 ° C

· Aplikácia: separácia vzduchu / para / pobrežná plošina / chemikálie / Oil& plyn / solárna tepelná elektrina

Možnosť materiálu +

· Telo: uhlíková oceľ (WCB, LCB, WC6, WC9, C5) /

· Nerezová oceľ (CF8, CF8M, CF3, CF3M) /

· Duplexná nehrdzavejúca oceľ (4A, 5A, 6A) /

· Zliatina Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Zliatina Inconel (CY-40, CW-6MC) /

· Zliatina Monel (M35-1) / Monel 400

· Zliatina hliníkového bronzu (C95400, C95500, C95800, AB2C)

· Disk: nehrdzavejúca oceľ (CF8, CF8M, CF3, CF3M) /

· Duplexná nehrdzavejúca oceľ (4A, 5A, 6A) zliatina Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Zliatina Inconel (CY-40, CW-6MC) /

· Zliatina Monel (M35-1) /

· Zliatina hliníkového bronzu (C95400, C95500, C95800, AB2C)

· Predstavec: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Sedadlo karosérie: PTFE / RPTFE
