Kovový motýľový ventil s trojitým posunom

◆ špecifikácie API

Ako všetci vieme, API609 sa v skutočnosti stal medzinárodným štandardom pre ventily používané v dôležitých priemyselných potrubiach. Xinluoke je navrhnutý a vyrobený v prísnom súlade s najnovšou verziou špecifikácií API609. Cennejšie je, že základná konštrukcia klapky Xinluoke nie je obmedzená na špecifikáciu API. Môže zodpovedať BS5155, ANSI B 16.34, ASME SEC VIII a ďalším hlavným špecifikáciám. To zaisťuje, že škrtiaci ventil Xinluoke možno použiť vo všetkých priemyselných oblastiach. Užitočné.

◆ obojsmerný dizajn tesnenia

Tri excentrický kovový, tvrdo utesnený škrtiaci ventil realizuje obojsmerné tesnenie a môže znášať tlak v oboch smeroch a nedochádza k žiadnemu vnútornému úniku, keď je tlak pozitívny alebo reverzný.

◆ Dvojitá bezpečnostná konštrukcia

V prísnom súlade so špecifikáciami API609, aby sa zabránilo deformácii klapky spôsobenej vplyvom tlaku a teploty tekutiny, dislokácie drieku ventilu a oklúzie tesniacej plochy, sú na horné a tesniace krúžky inštalované dva nezávislé prítlačné krúžky. spodné strany motýľovej dosky. Zabezpečte normálnu prevádzku ventilu za akýchkoľvek pracovných podmienok;

Zároveň, aby sa predišlo neočakávaným nehodám spôsobeným poškodením drieku ventilu z neznámych príčin, sú vo vnútri a mimo spodného konca ventilu navrhnuté dva nezávislé mechanizmy zabraňujúce vypadnutiu drieku ventilu, čo tiež zaručuje tlak úroveň škrtiacej klapky zo strany. Dosiahnite až 2500 libier.

◆ Žiadny dizajn mŕtvej zóny

V procese navrhovania sa venovala osobitná pozornosť aplikačným problémom v oblasti ovládania a tesniaci princíp trojitého excentrického škrtiaceho ventilu bol plne využitý na dosiahnutie dizajnu otvoreného uhla bez mŕtvej zóny, čím sa eliminoval bežný jav otvárania skokov pri otváraní. bežné ventily. Odstraňuje neschopnosť nastaviť ventil v dôsledku rôznych nestabilných faktorov, ako je trenie v nízkom rozsahu otvorenia ventilu, to znamená, že odstraňuje mŕtvu zónu (nesnímajúce pásmo), čo znamená, že škrtiaci ventil Xinluoke môže takmer začať od { Otvorenie {1}}. Ovládajte oblasť až do 90 stupňov otvorenia. Normálny regulačný pomer je viac ako 2-krát väčší ako u bežných škrtiacich klapiek a najvyšší regulačný pomer môže byť až 100:1. To vytvára dobré podmienky pre použitie škrtiacej klapky Xinluoke ako regulačného ventilu, najmä ak je priemer veľký, náklady na uzatvárací ventil sú extrémne vysoké a uzatvárací ventil nemôže dosiahnuť nulový únik. Musí sa vypnúť v podmienkach, ktoré vyžadujú núdzové vypnutie. Na boku ventilu je nainštalovaný uzatvárací ventil a škrtiaci ventil Xinluoke integruje ovládanie a uzatváranie a jeho úspora energie je mimoriadne pôsobivá.

◆ Konštrukcia sedla ventilu

Existujú dve inštalačné konštrukcie sediel ventilov pre trojité excentrické škrtiace klapky. Väčšina z nich sú laminované plechy z nehrdzavejúcej ocele a grafitové plechy, ktoré sa majú nainštalovať na dosku motýľa. Tesniaca plocha je ľahko erodovaná kvapalinami a životnosť sedla ventilu je veľmi krátka. Ale škrtiaci ventil Xinluoke využíva celokovovú legovanú oceľovú kovanú konštrukciu sedla ventilu. Jeho prednosťami sú odolnosť proti erózii, opotrebeniu, odolnosť voči vysokej teplote a tlaku a dlhá životnosť, ktorá je nepredstaviteľná pre dvojité excentrické klapky alebo iné trojité excentrické klapky.

◆ Vymeniteľný pár tesnení

Tesniaci pár škrtiacej klapky Xinluoke je jedinečný. Pretože tesniaca plocha klapky a klapka sú nezávislé, sedlo ventilu a teleso ventilu sú tiež nezávislé, takže tesniaci povrch klapky a sedlo ventilu je možné vymeniť súčasne, to znamená , keď je klapka utesnená Pri poškodení povrchu alebo sedla ventilu nie je potrebné sa ponáhľať s prepravou späť do výrobného závodu alebo s demontážou ventilu, stačí vymeniť tesniacu plochu klapky a sedlo ventilu. To nielen výrazne znižuje náklady na údržbu, ale tiež výrazne znižuje čas potrebný na údržbu a generálne opravy. Intenzita a náročnosť.

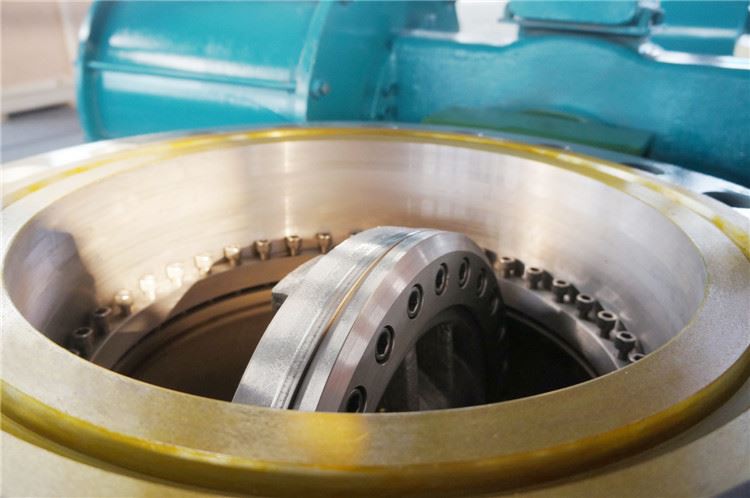

◆ Vyvážená pevná štruktúra

Vychádzajúc z tvaru a charakteristík tesniaceho povrchu trojitého excentrického škrtiaceho ventilu, tesniaci pár škrtiaceho ventilu Xinluoke využíva vyváženú metódu upevnenia rozdeľovania, ktorá má nielen presné umiestnenie, ale tiež umožňuje, aby každá skrutka dostala vyváženú silu, čo zabraňuje nerovnomerné rozloženie napätia. Tesniaci pár je uvoľnený a netesný.

◆ Vnútorná žiaruvzdorná štruktúra

Mnoho ventilov tvrdí, že majú žiaruvzdornú štruktúru, ale väčšina z nich používa mäkkú a tvrdú štruktúru dvojitého sedla, aby sa znížila netesnosť. V skutočnosti je to veľmi nebezpečné, pretože neúplné spaľovanie sedla mäkkého tesnenia spôsobí, že kov podopiera sedadlo. Napätie, teplotný rozdiel a deformácia spôsobia zlyhanie žiaruvzdornej funkcie. Preto Európa a Spojené štáty postupne eliminujú tento druh falošných žiaruvzdorných ventilov. Pretože má nulovú netesnosť, nevyžaduje pomoc mäkkého tesnenia a je to skutočne nevyhnutná konštrukcia odolná voči ohňu.

◆ Dynamický systém balenia nákladu

Pokiaľ ide o netesnosť ventilu, tradične sa netesnosť sedla ventilu často sústreďuje, to znamená vnútorná netesnosť, a netesnosť tesniacej časti, to znamená vonkajšia netesnosť, sa ignoruje. V skutočnosti je nepopierateľným faktom, že v súčasnej spoločnosti, kde sa otázky životného prostredia čoraz viac oceňujú, je únik oveľa škodlivejší ako vnútorný únik. Trojitý excentrický škrtiaci ventil je otočný ventil a jeho pohyb vretena je iba rotácia o 90 stupňov. V porovnaní s pohybom drieku ventilov posúvačov a guľových ventilov, ktoré sú špirálovými viacotáčkovými vratnými pohybmi, je stupeň opotrebovania tesniacej časti veľmi nízky. Životnosť je veľmi dlhá a štandardný dizajn dynamického zaťaženia je prijatý pre štruktúru na predchádzanie vonkajším únikom, ako je tesnenie tesnenia, takže je možné zaručiť, že štandardný tesniaci výkon bude nižší ako 100 ppm, keď sa skúška vonkajšieho úniku vykoná v súlade s Špecifikácie EPA21. Všetky tieto ukazovatele znamenajú, že môže byť použitý v potrubiach toxických a nebezpečných médií v rôznych oblastiach, ako je chemický priemysel.

Stručne povedané, trojitý excentrický škrtiaci ventil, ako kryštalizácia najnovšej technológie ventilov, využije výhody rôznych ventilov a vyhne sa nedostatkom rôznych ventilov a určite sa mu bude dostávať čoraz väčšia pozornosť používateľov a dizajnérov. Maximálna úroveň tlaku môže dosiahnuť 2 500 libier, štandardný kaliber môže dosiahnuť 48 palcov a môže sa prispôsobiť svorka, oko, príruba, zváranie na tupo, rôzne konštrukčné dĺžky atď. a nízka teplota, rôzne kyseliny, zásady a iné korozívne médiá môžu tiež voľne reagovať. Najmä čo sa týka veľkého priemeru, svojou výhodou nulovej netesnosti neustále nahrádza veľké posúvače a guľové ventily v uzatváracích ventiloch. Podobne, so svojou vynikajúcou regulačnou funkciou, regulačný ventil neustále nahrádza objemný uzatvárací ventil.

◆ Dizajn a výroba: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Osobný rozmer: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002 .

◆ Prírubové konce: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Konce privarené na tupo: ANSI B16.25.

◆ Tlaková skúška: API 598, ISO 5208, BS 5146.

◆ Vysoká tvrdosť, odolnosť proti erózii, odolnosť proti opotrebovaniu, odolnosť voči vysokej teplote

◆ Legovaná oceľ HRC30-45 stupňov

◆ Stelitová zliatina HRC40-60 stupňov

◆ Karbid volfrámu HRC 70 stupňov alebo viac

◆ Telo a disk: uhlíková oceľ (WB, LCB)

◆ Nerezová oceľ (CF8,CF8M,CF3,CF3M) /

◆ Duplexná nehrdzavejúca oceľ (4A,5A,6A) /

◆ Zliatina Hastelloy (N-12MV,CW-12MW,CW-2M) /

◆ Zliatina Inconel (CY-40,CW-6MC) /

◆ Monelova zliatina (M35-1) /

◆ Hliníková bronzová zliatina (C95400, C95500, C95800, AB2C)

◆ Predstavec: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Tesnenie disku: A105+Nitridácia / A105+STL / F304+ Nitridácia / F304+STL / F316+ Nitridácia / F316+ STL

◆ Sedadlo tela: A105+Nitridovanie / A105+STL / F304+ Nitridovanie / F304+STL / F316+ Nitridovanie / F316+ STL
