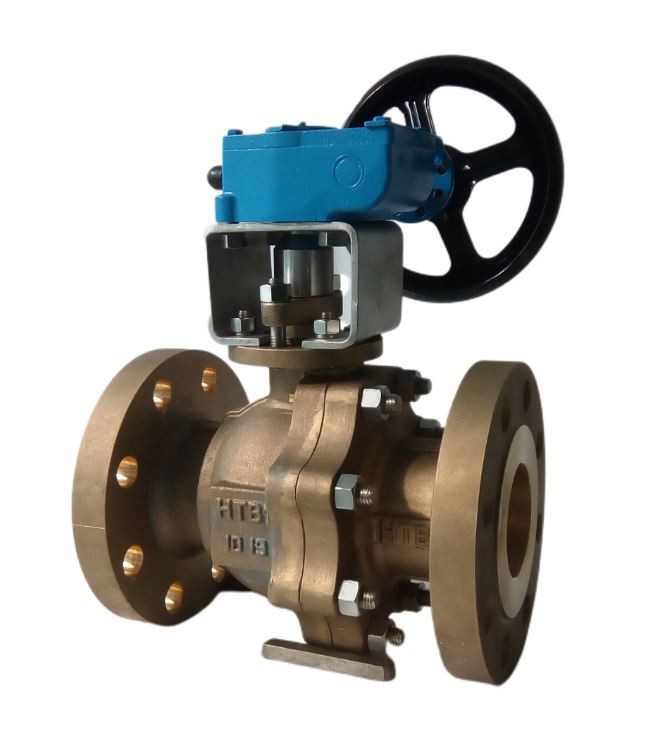

Plávajúci guľový ventil s mäkkým tesnením má nielen jednoduchú konštrukciu, dobrý v tesniacom výkone, ale aj malú veľkosť, ľahkú hmotnosť, nízku spotrebu materiálu, malú veľkosť inštalácie a malý hnací moment v určitom menovitom rozsahu priechodu. Je jednoduché ovládanie a ľahko dosiahnuť rýchly štart. Zatvorené, je jednou z najrýchlejšie rastúcich odrôd ventilov za posledných desať rokov. Guľový ventil s mäkkým tesnením PTFE sa vyvíja zo zásuvového ventilu. Jeho otváracia a zatváracia časť sa používa ako guľa, ktorá používa guľu na otáčanie o 90° okolo osi stonky ventilu na dosiahnutie účelu otvárania a zatvárania. Plávajúce guľové ventily sa používajú hlavne v potrubiach na odrezanie, distribúciu a zmenu smeru stredného toku, pri výrobe chemických výrobkov, liekov a potravín; v systéme výroby vodnej energie, tepelnej energie a jadrovej energie; v dodávke vody a odvodňovaní a vykurovaní mestských a priemyselných podnikov a v systéme zásobovania plynom; v zavlažovacích a odvodňovacích sústavách poľnohospodárskej pôdy; v metalurgickom výrobnom systéme. Je to dôležitý mechanický výrobok úzko spojený s výrobou a výstavbou, výstavbou národnej obrany a životmi ľudí. Plávajúce mäkké guľové ventily sú utesnené v rôznych potrubných systémoch, aby sa prerušil alebo pripojil stredný prietok tak, aby sa médium mohlo prepravovať do každého určeného bodu podľa vopred určeného postupu.

Funkcia návrhu+

1. Odpor kvapaliny je malý a jeho koeficient odporu sa rovná koeficientu potrubnej časti rovnakej dĺžky.

2. Jednoduchá štruktúra, malá veľkosť a ľahká hmotnosť.

3. Je tesný a spoľahlivý. V súčasnosti je tesniaci povrchový materiál guľového ventilu široko používaný v plastoch s dobrým tesniacim výkonom a bol tiež široko používaný vo vákuovom systéme.

4. Pohodlná prevádzka, rýchle otváranie a zatváranie, je potrebné otáčať o 90° od úplne otvoreného až po úplne zatvorené, čo je vhodné pre diaľkové ovládanie.

5. Pohodlná údržba, jednoduchá štruktúra guľového ventilu, tesniaci krúžok je všeobecne pohyblivý, je vhodné rozobrať a vymeniť.

6. Keď je úplne otvorený alebo úplne uzavretý, tesniaca plocha gule a sedačky ventilu je izolovaná od média a médium nespôsobí eróziu tesniacej plochy ventilu, keď médium prejde.

7. Má širokú škálu aplikácií, s priemerom od niekoľkých milimetrov do niekoľkých metrov, od vysokého vákua až po vysoký tlak. Keď sa guľa otáča o 90 stupňov, mala by pri vstupe a výstupe ukázať sférický povrch, aby sa prerušil tok.

Dizajn Standard+

· Dizajn: API608 / BS 5351

· Tvárou v tvár: API6D / ASME16.10

· Koniec príruby: ASME B16.5 / ASME B16.47

· Koniec zvárania na tuku: ASME B16.25

· Test: API598

· Požiarny trezor: API607 / API6FA

Technická špecifikácia+

· Veľkosť: 1/2"~10"

· Trieda: 150Lb ~ 600Lb

· Pripojenie: Dvojitá príruba / Tupý zvar / ponožný zvar

· Prevádzka: Manuálny / Závitovky / Pneumatický pohon / Elektrický pohon

· Teplota: Mäkké sedadlo-60°C až +180°C,Kovové sedadlo-196°C až +450°C

· Použitie: Rafinácia ropy / Chemikália / Voda / Výkon

Možnosť materiálu+

· Telo: Uhlíková oceľ (WCB,LCB,WC6,WC9,C5,A105,LF2) /

· Nehrdzavejúca oceľ (CF8, CF8M, CF3, CF3M, F304, F316, F304L, F316L) /

· Obojstranná nehrdzavejúca oceľ(4A,5A,6A,F51,F53) /

· Zliatina hastelloy(N-12MV,CW-12MW,CW-2M) /

· Zliatina nekonču (CY-40,CW-6MC) /

· Zliatina monelu(M35-1) /

· Bronzová zliatina hliníka(C95400,C95500,C95800,AB2C)

· Guľa: A105+SK / LF2+ENP / F6A / F304 / F316 / F53 / K500

· Kmeň: A105+ENP / F6A / F304 / F316 / F53 / K500

· Mäkké sedadlo: PTFE / RPTFE / PPL / PEEK / Nylon / Devlon
