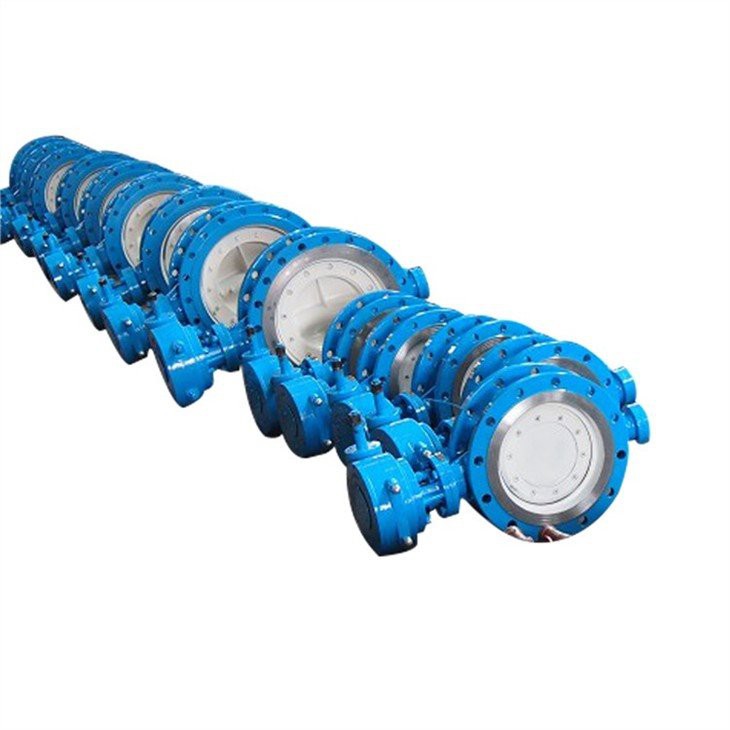

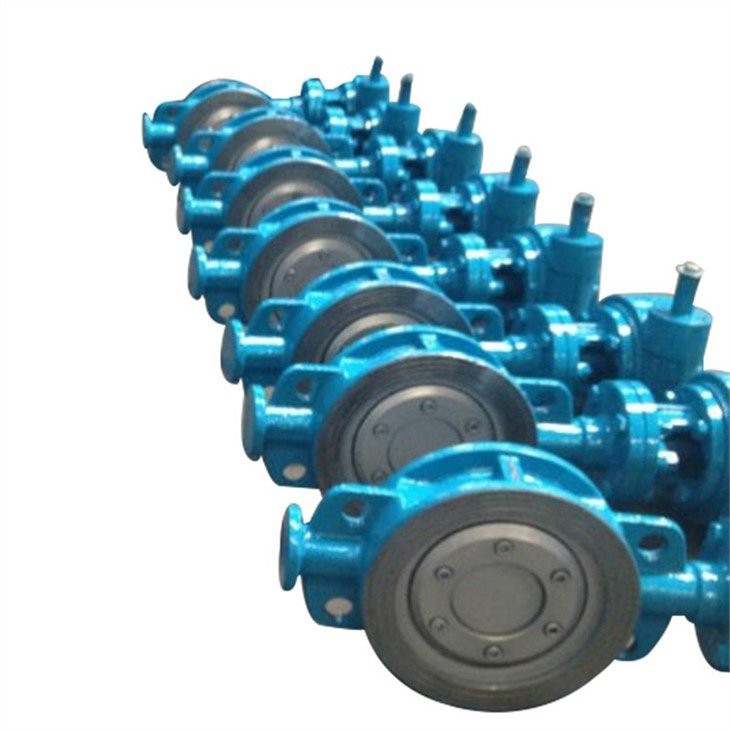

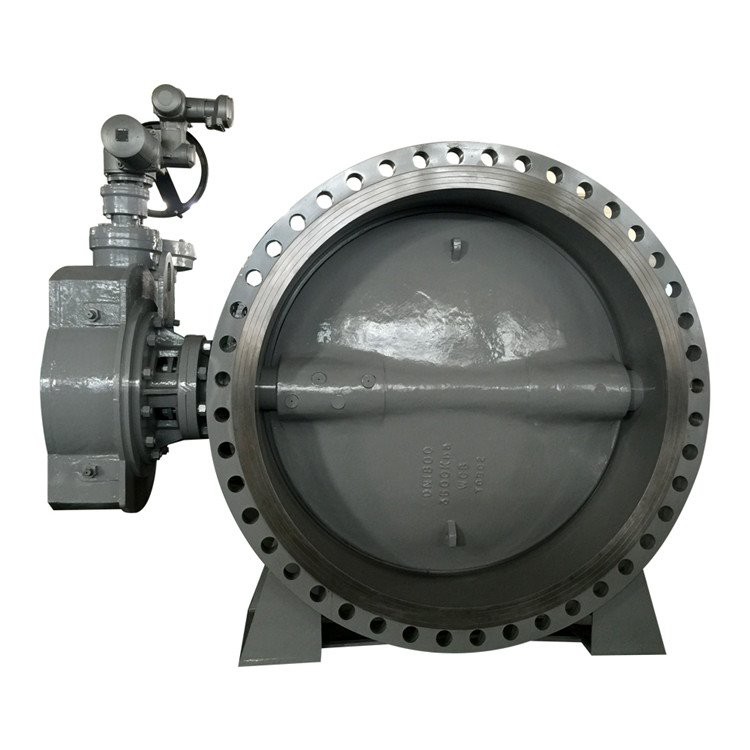

Trojitý ofsetový motýľový ventil EPDM

Jeho konštrukčným rysom je, že zatiaľ čo dvojitá excentrická poloha osi stonky ventilu je excentrická, kužeľová os tesniacej plochy motýľovej dosky je skosená k osi valca karosérie, to znamená, že po tretej excentrite nie je tesniaca časť motýľovej dosky ďalej, je to skutočný kruh, ale elipsa, a tvar tesniaceho povrchu je preto asymetrický. , pričom jedna strana je naklonená k stredovej čiare tela a druhá strana rovnobežne so stredom tela. Najväčšou črtou trojitého excentrického EPDM tesnenia je, že zásadne mení tesniacu konštrukciu, tesnenie polohy, ale aj torzné tesnenie, spoliehajúc sa na elastickú deformáciu sedačky ventilu a tlak kontaktnej plochy sedačky ventilu na dosiahnutie tesniaceho účinku. Má jednoduchú štruktúru a jednoduchú údržbu. Jednoduchá inštalácia, nulový únik a ďalšie funkcie.

1. Motýľová doska má zjednodušenú štruktúru a koeficient stredného prietokového odporu je malý

2. Tesniaca plocha ventilovej dosky používa materiál EPDM, ktorý nie je ľahké korodovať a má dobrý tesniaci výkon.

3. Tesniaca konštrukcia má troj excentrickú konštrukciu tvrdého tesnenia, a to: radiálnu excentricitu, axiálnu excentricitu a uhlovú excentricitu. Znižuje trenie počas otvárania alebo zatvárania ventilu, čím sa ventil otvára a zatvára flexibilne a čím tesnejší je ventil zatvorený, tým tesnejšie je tesnenie. Po otvorení ventilu sa tesniaca plocha rýchlo uvoľní, čím sa zníži opotrebenie a predĺži životnosť.

4. Pretože EPDM je flexibilný, dá sa rýchlo odpojiť, prevádzkový moment je malý a je to manuálnejšia obsluha, flexibilná, pohodlná a energeticky úsporná.

· Dizajn: API 609

· Tvárou v tvár: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Koniec príruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Koniec zvárania na tuku: ASME B16.25

· Test: API598

· Požiarny trezor: API607 / API6FA

· Veľkosť: 2"~80"(DN50~ DN2000)

· Trieda: 150LB / PN6 ~ PN25

· Pripojenie: Dvojitá príruba / Tupý zvar / Lug / Doštička

· Prevádzka: Závitovka / Pneumatický pohon / Elektrický pohon

· Teplota:-100~180°C

· Použitie:Morská voda / Vodovodná služba / Chemická / Komunálna voda

· Body&Disc: Uhlíková oceľ(WCB,LCB)

· Nehrdzavejúca oceľ (CF8,CF8M,CF3,CF3M) /

· Obojstranná nehrdzavejúca oceľ(4A,5A,6A) /

· Zliatina hastelloy(N-12MV,CW-12MW,CW-2M) /

· Zliatina nekonču (CY-40,CW-6MC) /

· Zliatina monelu(M35-1) /

· Bronzová zliatina hliníka(C95400,C95500,C95800,AB2C)

· Stonka: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titán

· Mäkké tesnenie: (PTFE,RPTFE,EPDM)

· Body Seat: 13Cr surfovanie / SS304 surfovanie / SS316 surfovanie / STL surfovanie
