Centerl Line motýľový ventil
Štandard tvárou v tvár: DIN EN558-1 séria 20, API609
Norma prírubového pripojenia: EN1092 PN6/10/16, ANSI B16.1, JIS 10K
Norma hornej príruby: ISO 5211
Wafer Butterfly Valve podľa podľa EN593
Sedadlo BFV s fenolovou podložkou s ručnou pákou
Štandard tvárou v tvár: DIN EN558-1 séria 20, API609
Norma prírubového pripojenia: EN1092 PN6/10/16, ANSI B16.1, JIS 10K
Norma hornej príruby: ISO 5211
Rozsah použitia: voda, morská voda, vzduch atď. | ||||
Veľkosť | Tlakové skúšky | Stupeň pracovnej teploty | ||
PN | Shell | Utesnenie | ||
DN32-DN300 | 1,6 MPa | 2,4 MPa | 1,76 Mpa | -10 plus 120 |
Materiály hlavných častí
Názov dielov | Materiály | Názov dielov | Materiály |
Telo | CI/DI/WCB/CF8M | Objímka | PTFE / BRONZ |
disk | DI/CF8/CF8M/ALB | Sedadlo | NBR/EPDM/Viton |
Šachta | SS416/304 7 316/431 | Ručná páka | Al zliatina / kujné železo |
Veľkosť | Rozmery tvárou v tvár. | Rozmery | Hmotnosť | ||||||
DN mm | c mm | L mm | L1 mm | D mm | H mm | A mm | B mm | G mm | kg |
32 | 33 | 35 | 170 | 65 | 35 | 125 | 73 | 88 | 1.6 |
40 | 33 | 35 | 170 | 65 | 35 | 125 | 73 | 102 | 2.3 |
50 | 43 | 46 | 170 | 65 | 35 | 125 | 73 | 102 | 3 |
65 | 46 | 49 | 170 | 65 | 35 | 136 | 82 | 116 | 3.7 |
80 | 46 | 49 | 170 | 65 | 35 | 142 | 91 | 130 | 5.2 |
100 | 52 | 55 | 220 | 90 | 40 | 163 | 107 | 154 | 6.8 |
125 | 56 | 59 | 220 | 90 | 40 | 176 | 127 | 180 | 8.2 |
150 | 56 | 59 | 220 | 90 | 40 | 197 | 143 | 210 | 14 |
200 | 60 | 64 | 315 | 125 | 56 | 230 | 170 | 264 | 23 |
250 | 68 | 72 | 315 | 125 | 56 | 260 | 204 | 324 | 43 |
300 | 78 | 81 | 405 | 125 | 60 | 292 | 240 | 374 | 59 |
Vyhradzujeme si právo na technické zmeny.
WDN150 je rukoväť z hliníkovej zliatiny, vyššie je rukoväť z kujného železa.

Without Pm With Pm
Wafer Butterfly Valve podľa podľa EN593
Sedadlo BFV s fenolovou podložkou s prepínacou pákou
Štandard tvárou v tvár: DIN EN558-1 séria 20, API609
Norma prírubového pripojenia: EN1092 PN6/10/16, ANSI B16.1, JIS 10K
Norma hornej príruby: ISO 5211
Rozsah použitia: Voda, morská voda, vzduch atď. | ||||
Veľkosť | Tlakové skúšky | Stupeň pracovnej teploty | ||
PN | Shell | Utesnenie | ||
DN32-DN300 | 1,6 MPa | 2,4 MPa | 1,76 Mpa | -10 plus 120 |
Materiály hlavných častí
Názov dielov | Materiály | Názov dielov | Materiály |
Telo | CI/DI/WCB/CF8M | Objímka | PTFE / BRONZ |
disk | DI/CF8/CF8M/bronz | Sedadlo | NBR/EPDM/Viton |
Šachta | SS416 / 304 7316/431 | Ručná páka | Kujné železo |
Veľkosť | Rozmery tvárou v tvár. | Rozmery | Hmotnosť | ||||||
DN mm | C mm | L mm | L1 mm | D mm | H mm | A mm | B mm | G mm | kg |
32 | 33 | 35 | 267 | 65 | 32 | 125 | 73 | 88 | 1.6 |
40 | 33 | 35 | 267 | 65 | 32 | 125 | 73 | 102 | 2.3 |
50 | 43 | 46 | 267 | 65 | 32 | 125 | 73 | 102 | 3 |
65 | 46 | 49 | 267 | 65 | 32 | 136 | 82 | 116 | 3.7 |
80 | 46 | 49 | 267 | 65 | 32 | 142 | 91 | 130 | 5.2 |
100 | 52 | 55 | 267 | 90 | 32 | 163 | 107 | 154 | 6.8 |
125 | 56 | 59 | 267 | 90 | 32 | 176 | 127 | 180 | 8.2 |
150 | 56 | 59 | 267 | 90 | 32 | 197 | 143 | 210 | 14 |
200 | 60 | 64 | 359 | 125 | 45 | 230 | 170 | 264 | 23 |
250 | 68 | 72 | 359 | 125 | 45 | 260 | 204 | 324 | 43 |
300 | 78 | 81 | 359 | 125 | 45 | 292 | 240 | 374 | 59 |
Vyhradzujeme si právo na technické zmeny.

Without Pm With Pm

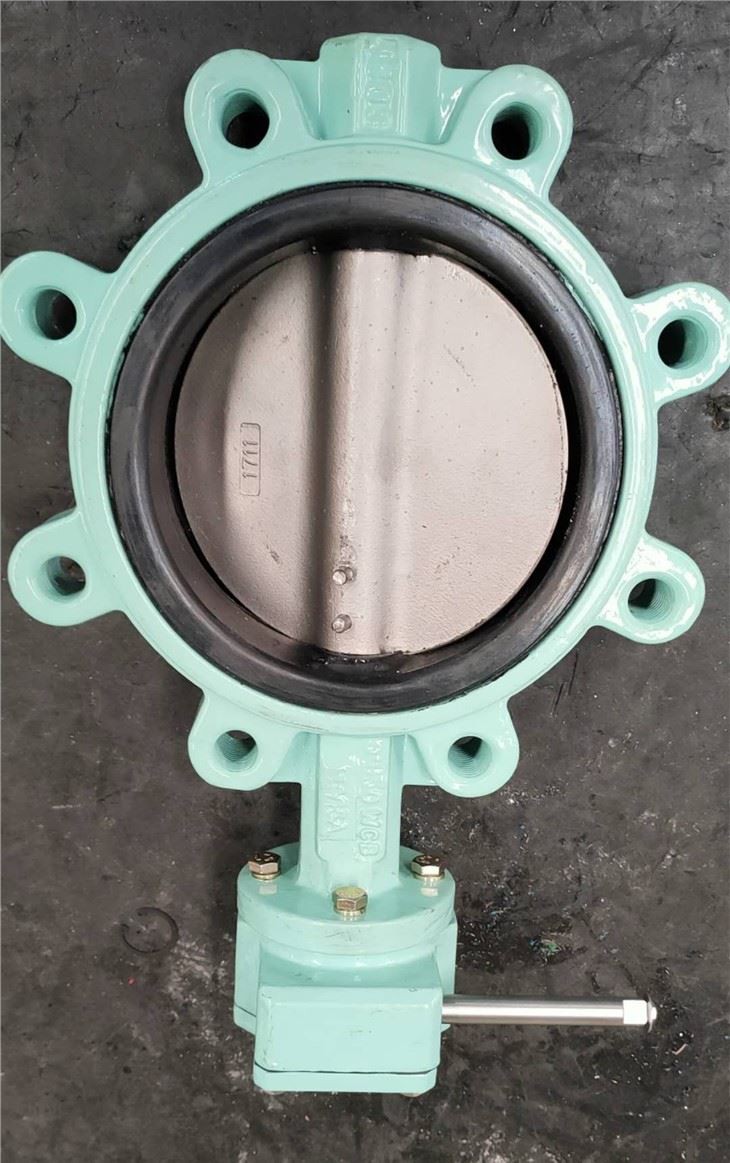

Wafer Butterfly Valve podľa podľa EN593
Sedadlo BFV s fenolovou podložkou s prepínačom prevodovky
Štandard tvárou v tvár: DIN EN558-1 séria 20, API609
Norma prírubového pripojenia:EN1092 PN6/10/16, ANSI B16.1, JIS 10K
Norma hornej príruby: ISO 5211
Rozsah použitia: Voda, morská voda, vzduch atď. | ||||
Veľkosť | Tlakové skúšky | Working Temperature •c | ||
PN | Shell | Utesnenie | ||
DN32-DN300 | 1,6 MPa | 2,4 MPa | 1,76 Mpa | ■10 plus 120 |
Materiály hlavných častí
Názov dielov | Materiály | Názov dielov | Materiály |
Telo | CI/DI/WCB/CF8M | Objímka | PTFE / BRONZ |
disk | DI/CF8/CF8M/bronz | Sedadlo | NBR/EPDM/Viton |
Šachta | SS416/304/316/431 | Operátor prevodovky |
Veľkosť | Tvárou v tvár dĺžkaacc. podľa DIN EN 558-1 | Rozmery | Hmotnosť | ||||||||
DN mm | C mm | L mm | L1 mm | L2 mm | L3 mm | L4 mm | A mm | B mm | G mm | H mm | kg |
40 | 33 | 35 | 53 | 155 | 53 | 45 | 125 | 73 | 102 | 40 | 6.1 |
50 | 43 | 46 | 53 | 155 | 53 | 45 | 125 | 73 | 102 | 40 | 6.8 |
65 | 46 | 49 | 53 | 155 | 53 | 45 | 136 | 82 | 46 | 40 | 7.5 |
80 | 46 | 49 | 53 | 155 | 53 | 45 | 142 | 91 | 130 | 40 | 8.2 |
100 | 52 | 55 | 53 | 155 | 53 | 45 | 163 | 107 | 154 | 40 | 9.7 |
125 | 56 | 59 | 53 | 155 | 53 | 45 | 176 | 127 | 180 | 40 | 11.3 |
150 | 56 | 59 | 53 | 155 | 53 | 45 | 197 | 143 | 210 | 40 | 12.7 |
200 | 60 | 64 | 76 | 237 | 76 | 63 | 230 | 170 | 264 | 40 | 22.3 |
250 | 68 | 72 | 76 | 237 | 76 | 63 | 268 | 204 | 324 | 40 | 31.3 |
300 | 78 | 81 | 76 | 225 | 78 | 78 | 292 | 240 | 374 | 46 | 42.6 |
