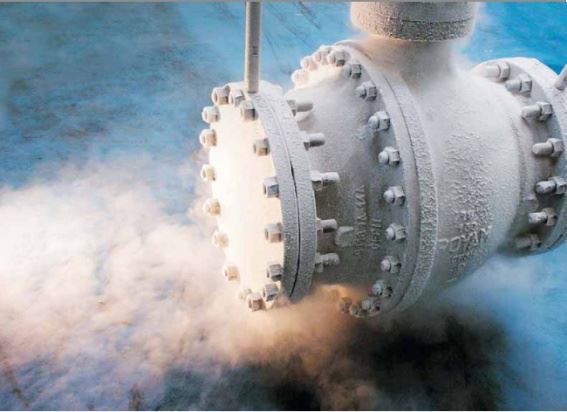

Guľové ventily s ultra nízkou teplotou sa používajú hlavne v zariadeniach odvetvia skvapalneného zemného plynu, skvapalneného ropného plynu a separácie vzduchu. Výstupné kvapalné kryogénne médium zahŕňa: kvapalný kyslík, kvapalný vodík, skvapalnený zemný plyn, skvapalnené ropné produkty atď. Tieto médiá sú nielen horľavé a výbušné, ale aj k sypeniu dochádza, keď sa zahrievajú alebo blikajú a ich objem sa počas sypenia prudko rozširuje. Ak má ventil prepravujúci tieto kvapaliny uzavretú dutinu ventilu a konštrukčná konštrukcia je nerozumná, spôsobí to, že dutina ventilu prekročí tlak, čo bude mať za následok únik média a dokonca praskanie ventilu, čo spôsobí nehody.

Funkcia návrhu+

1. Ventil spĺňa požiadavky ASME B16.34, API 6D, ASME B16.10, ASME B16.25, BS 5351, BS 6364, MESC 77/200 a ďalšie normy.

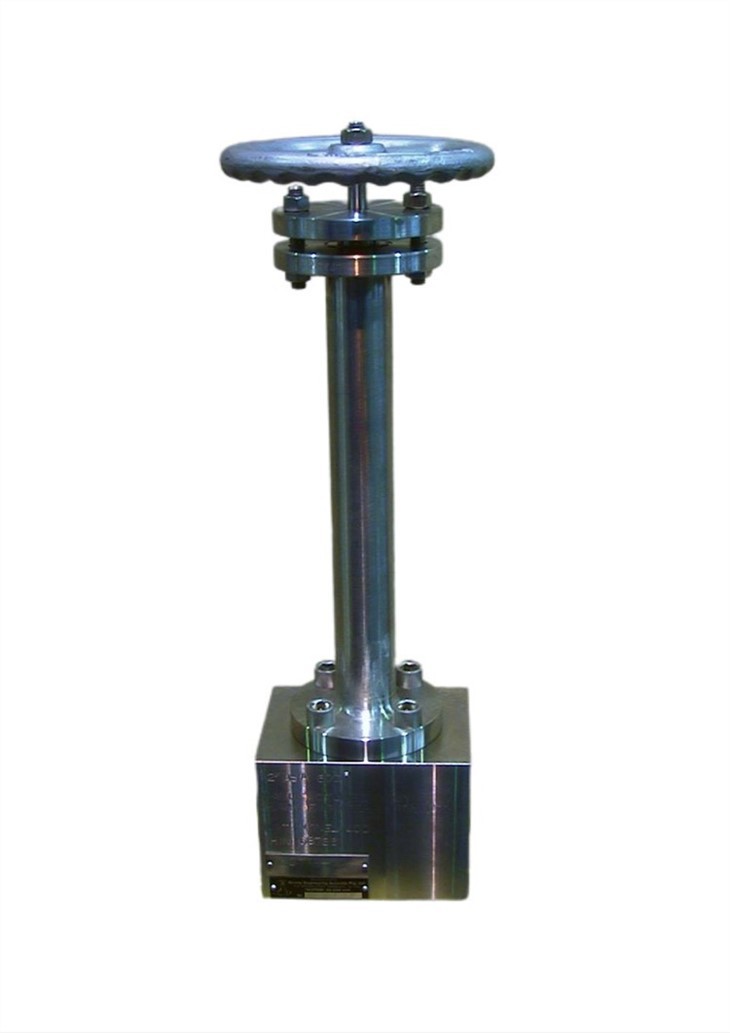

2. Predĺžený rozmer hlavice ventilu spĺňa požiadavky MESC 77/200 alebo BS6364.

3. Sedačka ventilu má funkciu samovoľne uvoľňujúci tlak v dutine tela, aby sa zabránilo poškodeniu zachyteného média v telesnej dutine za abnormálnych podmienok ohrevu.

4. Tesnenie na stonke je určené na hornej časti stonky a kapoty, aby sa znížil vplyv teplotných zmien na balenie.

5. Odkvapkávacia doska je navrhnutá tak, aby zabránila skvapalňovať a prúdiť vodnú paru vo vzduchu, aby sa ventil zmrazil a poškodil.

6. Sedlo ventilu, stonky ventilov a kryt karosérie sú utesnené patentovaným dizajnom bez pružiny, Zabraňuje tomu, aby pružina ľahko zlyhala a spôsobila zaseknutie a vnútornú netesnosť a výstup nefunguje ako tesnenie.

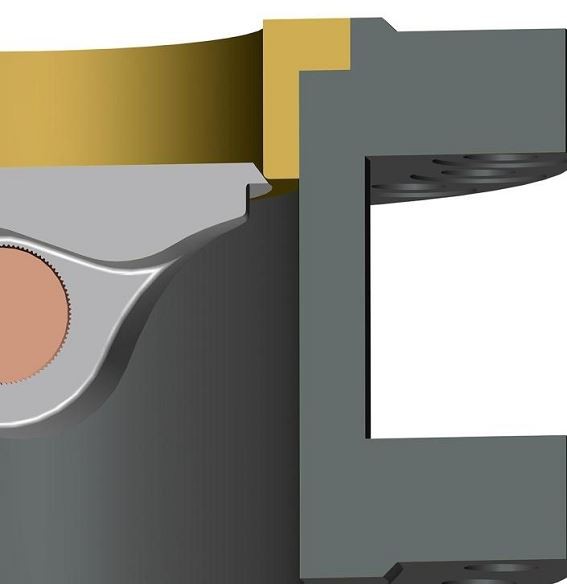

7. Guľôčkový tesniaci krúžok a krúžok sedačky ventilu si osvojujú vymeniteľný dizajn z kovu na kov, ktorý zabraňuje problému krátkej životnosti mäkkých tesniacich materiálov.

8. Guľôčkový tesniaci krúžok a krúžok sedacej časti ventilu sú navrhnuté s viacnásobným excentrickým trením a tesniacim povrchom STL, čo zabraňuje strate tesniacej plochy v dôsledku trenia sférického povrchu.

9. Ohňovzdorný dizajn spĺňa normu API 607 a antistatický dizajn spĺňa normu BS 5351.

10. Špeciálny výrobný proces guľového ventilu s ultra nízkou teplotou

11. Zariadenia s ultra nízkou teplotou

12. Nízkoteplotná úprava telesa ventilu a všetkých častí

13. Odmasťovanie, čistenie, sušenie a montáž.

Dizajn Standard+

Konštrukčné normy:Spĺňa požiadavky API6D, API608, ISO17292, BS5351, BS6364

Tvárou v tvár:Spĺňa požiadavky API6D, ASME B16.10

Koniec príruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / MSS-SP44

Mikroleak test:Spĺňa požiadavky IS015848, API622, SHELL SPE77-312, TA-LUFT

Požiarna skúška:Spĺňa požiadavky API607, API6FA

Testovacie normy pevnosti a tesnenia:Spĺňa požiadavky API598, API6D, BS6364, EN12266,ISO5208

Technická špecifikácia+

· Veľkosť: 3"~48"(DN80~ DN2000)

· Trieda: 150LB ~ 900LB / PN6 ~ PN160

· Pripojenie: Dvojitá príruba dlhý vzor / Dvojitá príruba krátky vzor / Butt zvar ·

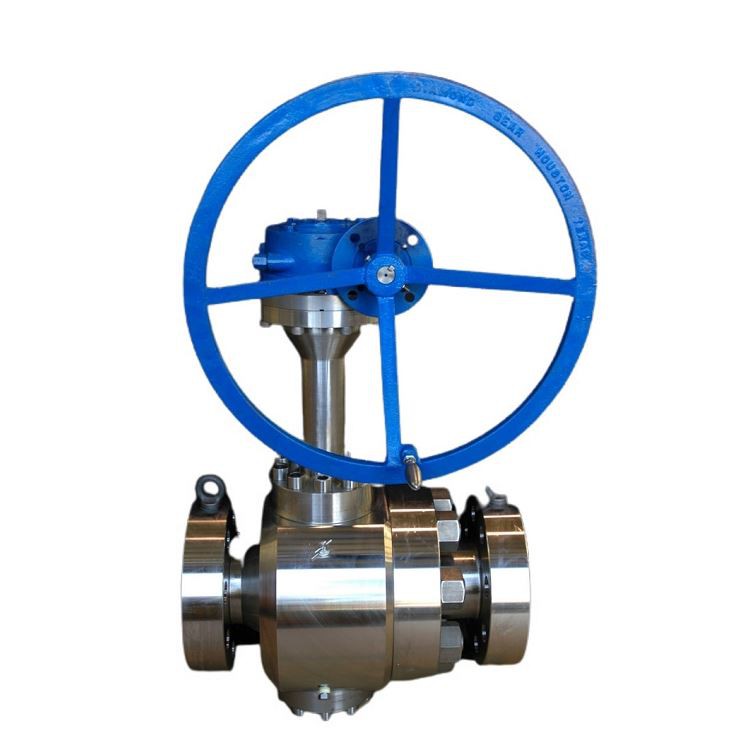

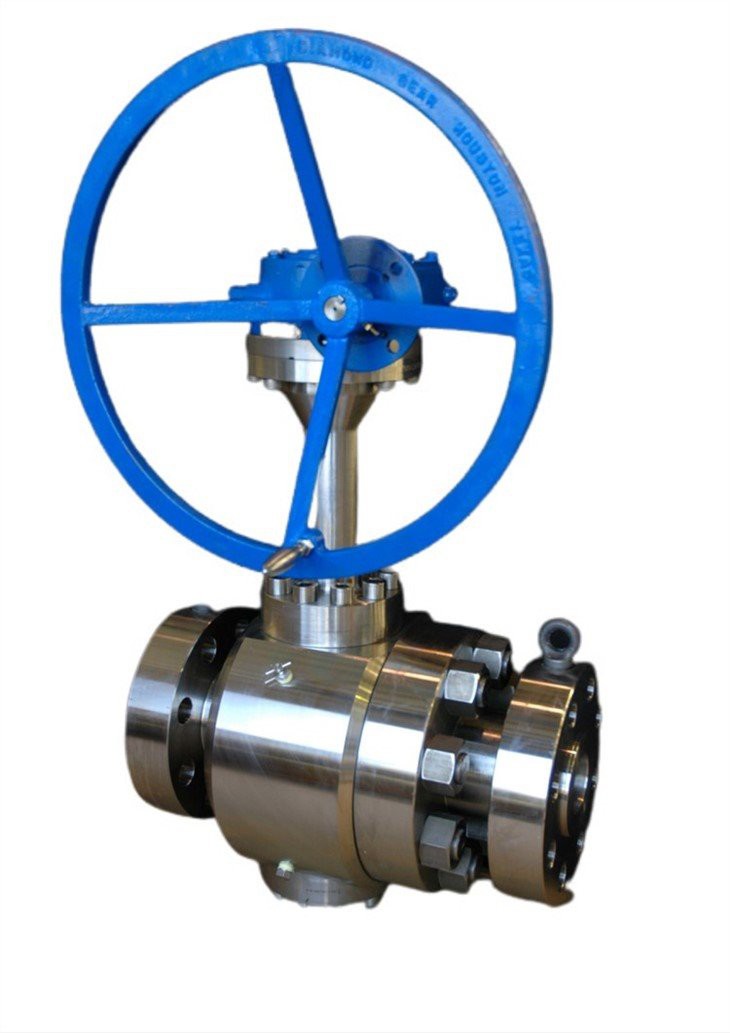

· Prevádzka: Závitovka / Pneumatický pohon / Elektrický pohon

· Teplota:-269°C~ -50°C

· Použitie:Teplota skvapalneného amoniaku je -269 °C, teplota kvapalného vodíka je -254 °C, teplota skvapalneného hélia je -196 °C, teplota kvapalného kyslíka je -183 °C, teplota skvapalneného zemného plynu je -162 °C

Možnosť materiálu+

· Teleso: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· Guľa: CF3M, CF8M, F316

· Kmeň: F316, ASTM A479 XM-19(UNS S20910)

· Utesnenie kotúča: F316L+STL

· Sedadlo tela: F316L+STL
