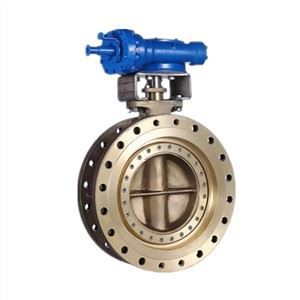

Päť excentrických klapkových ventilov

Odnímateľné a integrálne kované sedlo ventilu, vymeniteľný dizajn tesniaceho krúžku integrovanej motýľovej dosky, nespôsobí, že celý stroj bude hlásiť poplatky z dôvodu problémov s opotrebovaním tesnenia; celý stroj je možné na mieste úplne rozobrať a znova namontovať, to znamená, že na mieste môže byť namontované každé príslušenstvo. Údržba a výmena môžu znížiť náklady na dlhodobé používanie produktu. Vďaka multicentrickému prevedeniu je tesniaca plocha bez trenia, tepelná rozťažnosť a kontrakcie sú rovnomernejšie a rozsah aplikácie je širší.

Funkcia dizajnu +

V reakcii na potreby rôznych pracovných podmienok sme na základe trojitej výstrednosti vyvinuli päťnásobnú excentrickú obojsmernú klapkovú klapku z kovu na kov.

Štyri excentrická klapka so štyrmi excentrickými štruktúrami;

Prvý je výstredný; stred skutočnej kružnice je excentrický a každá dotyčnica tesniaceho krúžku kolmá na stredovú čiaru kanálu je skutočná kružnica a stred každej fazety je excentrický k stredovej čiare kanálu.

Druhý je výstredný; hriadeľ je výstredný, tesniaca plocha je umiestnená na bočnej strane drieku ventilu a tesniaca plocha je výstredná voči drieku ventilu,

Tretia je výstredná; priemer je výstredný, vreteno ventilu je na jednej strane stredovej čiary ventilového kanála a vreteno ventilu je excentrické v strede kanála.

Štvrtý výstredný vrchol eliptického kužeľa je výstredný a obvodová čiara dokonalého kruhového tesniaceho krúžku je predĺžená tak, aby tvorila eliptický kužeľ, a vrchol eliptického kužeľa je výstredný do stredu kanála.

Piata výstrednosť; Štvornásobný odsadený kužeľový úsek predĺženého kužeľa z oválneho kruhu, tesniaci krúžok s pozitívnym kruhom.

Dizajnový štandard +

· Dizajn: API 609

· Tvárou v tvár: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Koniec príruby: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Koniec zvárania na tupo: ASME B16.25

· Test: API598

· Protipožiarne: API607 / API6FA

Technická špecifikácia +

· Veľkosť: 2 "~ 104" (DN50 ~ DN2600)

· Trieda: 150LB ~ 2500LB / PN6 ~ PN420

· Pripojenie: Dvojitá príruba / Tupý zvar / Očko / Oblátka

· Prevádzka: Šneková prevodovka / Pneumatický pohon / Elektrický pohon

· Teplota: -196 ~ 900 ℃

· Použitie: Priame vykurovanie / Tavenie železa a ocele / LNG / Elektrárne / kryštalické častice / prášky / hlieny a iné drsné pracovné podmienky

Možnosť materiálu +

· Telo& Disk: Uhlíková oceľ (WCB, LCB)

· Nerezová oceľ (CF8, CF8M, CF3, CF3M) /

· Duplexná nehrdzavejúca oceľ (4A, 5A, 6A) /

· Zliatina Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Zliatina Inconel (CY-40, CW-6MC) /

· Zliatina Monel (M35-1) /

· Zliatina hliníkového bronzu (C95400, C95500, C95800, AB2C)

· Kmeň: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / titán

· Tesnenie disku: / F304+ Nitridovanie / F304+STL / F316+ Nitridovanie / F316+STL

· Sedadlo karosérie: / F304+ Nitridovanie / F304+STL / F316+ Nitridovanie / F316+STL

Aplikácia v +

Hlien s granulovanou tekutinou.

Tuhý prášok.

Kryštalizačná tekutina.

Tekutina na vytvrdzovanie pri vysokej teplote.

Veľkosť vlákna.

Vysoká teplota rozpúšťa soľ.

Obojsmerná klapka vykurovacej siete.

Kryogénna klapka LNG.

Vysokotlaký klapkový ventil 2500 lb.

Vysokoteplotná klapka.

Protipožiarna, protipožiarna a antistatická klapka.

Špeciálna škrtiaca klapka na uchovanie a čistenie tepla
