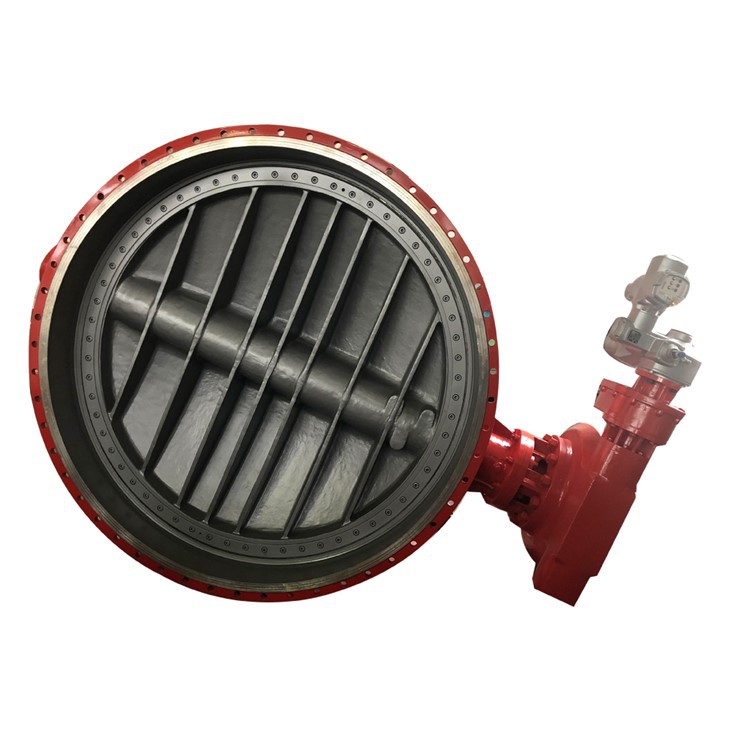

Triple Offset Laminated Seal Butterfly Valve je vysokovýkonný ventil, ktorý sa používa hlavne na reguláciu vysokej teploty, vysokého tlaku alebo silných korozívnych médií. Vďaka svojmu jedinečnému konštrukčnému dizajnu má trojitý excentrický viacúrovňový škrtiaci ventil vynikajúce tesniace, regulačné a regulačné vlastnosti, takže je široko používaný v ropnom, chemickom priemysle, elektroenergetike a iných oblastiach.

Hlavnou črtou motýľového ventilu s trojitým posunutým vrstveným tesnením je použitie dizajnu excentrickej štruktúry zmenou stupňa excentricity na dosiahnutie kontroly prietoku. Súčasne je medzi klapku a tesniaci krúžok prijatá viacúrovňová tesniaca štruktúra, aby sa zabezpečila spoľahlivosť a tesnosť ventilu. Okrem toho je materiál ventilu vyrobený z vysoko pevných materiálov odolných voči korózii, ktoré odolávajú erózii vysokej teploty, vysokého tlaku a korozívnych médií a majú dobrú životnosť.

Keď je ventil v zatvorenom stave, excentrický uhol škrtiacej klapky trojitého excentrického viacúrovňového škrtiaceho ventilu spôsobuje, že sa odchyľuje od stredu vretena ventilu, čo znižuje prevádzkovú silu a trenie, čo vedie k otvoreniu. a zatváranie ventilu a zvyšuje tesniaci výkon. Keď je ventil otvorený, kontaktná plocha medzi klapkou a sedlom sa zmenší, čo znižuje prietokový odpor a spotrebu energie kvapaliny.

Existujú tri rôzne konštrukčné typy trojnásobného posunutého laminovaného tesniaceho motýľového ventilu: jednoduchý excentrický, dvojitý excentrický a trojitý excentrický. Spomedzi nich je trojitý excentrický škrtiaci ventil najnovšou štruktúrou ventilu a jeho excentricita vonkajšieho krúžku motýľovej dosky, šikmá excentricita vnútorného krúžku a odchýlka stredovej osi sú všetky prejavy jeho excentricity. V porovnaní s dvojitými excentrickými a jednoduchými excentrickými škrtiacimi klapkami ponúkajú trojité excentrické škrtiace klapky vynikajúci výkon z hľadiska kontroly kvapaliny a tesnosti.

Stručne povedané, motýľový ventil Triple Offset Laminated Seal je vysokovýkonný ventil s komplexnými funkciami a vynikajúcim výkonom, jeho špeciálny excentrický dizajn a viacúrovňová tesniaca štruktúra poskytujú spoľahlivú záruku na kontrolu a reguláciu prietoku rôznych médií a je vhodný pre plynné, kvapalné a parné médium vo vodiacej kvapaline, čo je nepostrádateľné kľúčové zariadenie v modernej priemyselnej výrobe.

Funkcia dizajnu+

1. Rozumný dizajn a kompaktná štruktúra: Motýľový ventil s trojitým posunutým vrstveným tesnením využíva dizajn excentrickej konštrukcie hriadeľa, vďaka ktorému teleso ventilu a kotúč ventilu úzko spolupracujú, s jednoduchou štruktúrou, primeraným dizajnom a dobrým tesniacim účinkom.

2. Flexibilná prevádzka a presné ovládanie: Motýľový ventil s trojitým posunom s vrstveným tesnením možno ovládať ručným kolesom, elektrickým, pneumatickým a iným spôsobom, s vysokou presnosťou ovládania a flexibilnou prevádzkou, ktorá je vhodná pre automatické ovládanie.

3. Vynikajúci škrtiaci výkon a nízka miera netesnosti: Motýľový ventil s trojitým posunom s vrstveným tesnením využíva viacúrovňovú štruktúru, ktorá môže dosiahnuť lepší škrtiaci výkon a dokáže sa prispôsobiť vysokému tlaku, vysokej teplote, veľkému prietoku a iným pracovným podmienkam, zatiaľ čo jeho miera úniku je nízka, čo sa ľahko udržiava a udržiava.

Dizajn Standard+

◆ Dizajn: API 609

◆ Tvárou v tvár: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Koniec príruby: ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

◆ Koncovka na zváranie na tupo: ASME B16.25

◆ Test: API598

◆ Požiarna bezpečnosť: API607 / API6FA

Technická špecifikácia+

◆ Veľkosť: 2"~104"(DN50~DN2600)

◆ Trieda: 150LB ~ 600LB / PN6 ~ PN100

◆ Pripojenie: Dvojitá príruba / Tupý zvar / Očko / plátok

◆ Prevádzka: Šnekový prevod / Pneumatický pohon / Elektrický pohon

◆ Teplota:{0}}~400 stupňov

◆ Použitie: Priame vykurovanie / Tavenie železa a ocele / Cirkulačná chladiaca voda / Elektrárne

Možnosť materiálu+

◆ Telo a disk: uhlíková oceľ (WB, LCB)

◆ Nerezová oceľ (CF8,CF8M,CF3,CF3M) /

◆ Duplexná nehrdzavejúca oceľ (4A,5A,6A) /

◆ Zliatina Hastelloy (N-12MV,CW-12MW,CW-2M) /

◆ Zliatina Inconel (CY-40,CW-6MC) /

◆ Monelova zliatina (M35-1) /

◆ Hliníková bronzová zliatina (C95400, C95500, C95800, AB2C)

◆ Predstavec: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Tesnenie disku: Laminované tesnenie (SS316+grafit,SS316+PTFE,SS316+RPTFE)

◆ Tesnenie tela: SS316+grafit / SS316+PTFE / SS31083+Grafit / SS30180+PTFE / Inconel+Grafit / Inconel + PTFE

◆ Sedadlo tela: A105+ SS316 / F304+ Nitriding / F316+STL / F53+STL / Inconel
