Vo vákuovom systéme je zabezpečenie tesnosti guľového ventilu nanajvýš dôležité. Ako dodávateľ guľových ventilov som bol na vlastnej koži svedkom kritickej úlohy, ktorú dobre utesnené guľové ventily zohrávajú pri hladkej prevádzke rôznych vákuových aplikácií. V tomto blogu sa podelím o niektoré kľúčové stratégie a úvahy na zabezpečenie tesnosti guľových ventilov vo vákuovom systéme.
Pochopenie základov guľových ventilov vo vákuových systémoch
Predtým, ako sa ponoríme do metód zabezpečenia tesnosti, je nevyhnutné pochopiť, ako guľové ventily fungujú vo vákuovom prostredí. Guľový ventil pozostáva z guľového kotúča (gule) s otvorom v strede. Keď je ventil otvorený, otvor je zarovnaný s potrubím, čo umožňuje prietok tekutiny alebo plynu. Po zatvorení sa guľa otáča a blokuje cestu toku.
Vo vákuovom systéme môže byť rozdiel tlaku medzi vnútornou a vonkajšou stranou ventilu významný. Akýkoľvek únik v guľovom ventile môže viesť k strate vákua, čo môže ohroziť účinnosť a výkon celého systému. Napríklad pri výrobe polovodičov, kde sa vákuové systémy používajú na vytvorenie čistého a kontrolovaného prostredia, môže aj malá netesnosť guľového ventilu zaniesť nečistoty a ovplyvniť kvalitu konečného produktu.
Výber materiálu
Jedným z primárnych faktorov, ktoré ovplyvňujú tesnosť guľového ventilu vo vákuovom systéme, je výber materiálov. Materiály použité na guľôčku, sedlo a telo ventilu musia byť starostlivo vybrané, aby odolali podmienkam vákua a zabránili úniku.
- Materiál lopty: Nerezová oceľ je obľúbenou voľbou pre guľôčky vo vákuových guľových ventiloch. Ponúka vynikajúcu odolnosť proti korózii a mechanickú pevnosť. Pre aplikácie s vysokým vákuom môžu byť potrebné špeciálne druhy nehrdzavejúcej ocele s nízkymi vlastnosťami odplynenia. Odplyňovanie je uvoľňovanie plynu z pevného materiálu vo vákuu, ktorý môže kontaminovať systém.
- Materiál sedadla: Sedlo guľového ventilu je v priamom kontakte s guľou a je zodpovedné za vytvorenie tesnenia. Materiály ako PTFE (polytetrafluóretylén) sa bežne používajú kvôli ich nízkemu treniu, chemickej odolnosti a dobrým tesniacim vlastnostiam. PTFE má však obmedzenia pri vysokoteplotných aplikáciách. V takýchto prípadoch môžu byť vhodnejšie materiály ako grafit alebo keramika.
- Materiál tela: Telo ventilu by malo byť vyrobené z materiálu, ktorý odolá tlakovým rozdielom a podmienkam prostredia vákuového systému. Bežnou voľbou sú liatina, uhlíková oceľ a nehrdzavejúca oceľ. Nehrdzavejúca oceľ je často preferovaná pre svoju odolnosť proti korózii, najmä v systémoch, kde procesná kvapalina alebo plyn môžu byť korozívne.
Správna inštalácia
Aj ten najkvalitnejší guľový ventil môže pretekať, ak nie je správne nainštalovaný. Tu je niekoľko tipov na inštaláciu na zabezpečenie tesnosti:
- Vyčistite potrubie: Pred inštaláciou guľového ventilu musí byť potrubie dôkladne vyčistené, aby sa odstránili všetky nečistoty, nečistoty alebo nečistoty. Tieto častice môžu poškodiť sedlo ventilu a zabrániť správnemu utesneniu.
- Zarovnajte ventil: Guľový ventil musí byť správne zarovnaný s potrubím, aby sa zabezpečilo, že sa guľa bude hladko otáčať a sedlo bude mať úplný kontakt s loptou. Nesprávne nastavenie môže spôsobiť nerovnomerné namáhanie sedadla, čo vedie k presakovaniu.
- Používajte správne tesnenia a tesnenia: Tesnenia a tesnenia sú rozhodujúce na zabránenie úniku na prírubách a spojoch ventilov. Uistite sa, že používate tesnenia vyrobené z materiálov kompatibilných s procesnou kvapalinou a podmienkami vákua. Napríklad pri aplikáciách s vysokým vákuom môžu byť namiesto gumových tesnení potrebné kovové tesnenia, pretože guma môže uvoľňovať plyny.
- Utiahnite skrutky správne: Pri inštalácii prírubového guľového ventilu musia byť skrutky utiahnuté rovnomerne a so správnym uťahovacím momentom. Prílišné dotiahnutie môže poškodiť teleso ventilu alebo tesnenie, zatiaľ čo nedostatočné dotiahnutie môže viesť k netesnostiam.
Pravidelná údržba
Pravidelná údržba je nevyhnutná na udržanie guľového ventilu v dobrom prevádzkovom stave a zaistenie jeho tesnosti v priebehu času.
- Inšpekcia: Pravidelne kontrolujte guľový ventil, či nevykazuje známky opotrebovania, korózie alebo poškodenia. Skontrolujte, či sedlo nie je poškriabané alebo deformované, pretože môžu ovplyvniť tesniaci výkon. Skontrolujte teleso ventilu, či na spojoch nie sú praskliny alebo netesnosti.
- Mazanie: Niektoré guľové ventily vyžadujú mazanie, aby sa zabezpečila hladká prevádzka a zachovalo sa dobré tesnenie. Použite mazivo, ktoré je kompatibilné s materiálmi ventilu a vákuovým prostredím. Vyhnite sa používaniu lubrikantov, ktoré môžu uvoľňovať plyny alebo reagovať s procesnou kvapalinou.
- Výmena opotrebovaných dielov: Ak sú niektoré časti guľového ventilu opotrebované alebo poškodené, mali by byť okamžite vymenené. To zahŕňa guľu, sedlo, tesnenia a tesnenia. Na zabezpečenie kompatibility a výkonu sa odporúča používať originálne náhradné diely od výrobcu ventilu.
Testovanie a certifikácia
Na overenie tesnosti guľového ventilu vo vákuovom systéme je potrebné vykonať príslušné testovanie.
- Tlakové skúšky: Tlakové testovanie sa môže použiť na kontrolu netesností vo ventile. Ventil je vystavený stanovenému tlaku a akýkoľvek pokles tlaku za určitú dobu znamená netesnosť. V prípade vákuových systémov sa môže vyžadovať testovanie pretlakom aj vákuové testovanie.
- Detekcia úniku héliového hmotnostného spektrometra: Ide o vysoko citlivú metódu na detekciu malých netesností v guľových ventiloch. Hélium sa používa ako stopovací plyn a na detekciu prítomnosti hélia mimo ventilu sa používa hmotnostný spektrometer. Táto metóda dokáže odhaliť netesnosti už od 10^ - 9 mbar·l/s, vďaka čomu je vhodná pre aplikácie s vysokým vákuom.
Pri výbere guľového ventilu pre vákuový systém je vhodné zvoliť ventily, ktoré boli testované a certifikované, aby spĺňali príslušné priemyselné normy. Napríklad ventily môžu byť certifikované podľa ISO 16090 pre vákuové aplikácie.
Pokročilý dizajn guľových ventilov
Existuje niekoľko pokročilých návrhov guľových ventilov, ktoré môžu zvýšiť tesnosť vo vákuových systémoch.

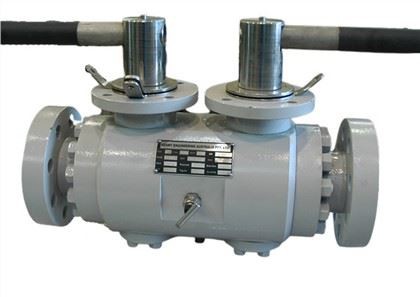

- Guľový ventil DBB: Guľové ventily s dvojitým blokovaním a vypúšťaním (DBB) poskytujú dodatočnú úroveň bezpečnosti a tesnosti. Majú dve sedlá, ktoré možno nezávisle utesniť, čo umožňuje izoláciu procesnej tekutiny a odvzdušnenie dutiny medzi sedlami. Tento dizajn je obzvlášť užitočný v aplikáciách, kde nemožno tolerovať únik.
- Plne zváraný guľový ventil: Plne zvárané guľové ventily nemajú žiadne vonkajšie únikové cesty, pretože telo ventilu je zvarené. Táto konštrukcia eliminuje potrebu tesnení a prírub na spojoch karosérie, čím sa znižuje riziko úniku. Plne zvárané guľové ventily sa bežne používajú vo vysokotlakových a vysokotlakových aplikáciách.
Záver
Zabezpečenie tesnosti guľového ventilu vo vákuovom systéme je mnohostranný proces, ktorý zahŕňa výber materiálu, správnu inštaláciu, pravidelnú údržbu a vhodné testovanie. Ako dodávateľ guľových ventilov chápem dôležitosť poskytovania vysoko kvalitných ventilov, ktoré spĺňajú špecifické požiadavky vákuových aplikácií.
Ak hľadáte guľové ventily pre váš vákuový systém, odporúčame vám osloviť nás. Máme široký sortiment guľových ventilov, vrátaneGuľový ventil DBBaPlne zváraný guľový ventil, ktoré sú navrhnuté tak, aby poskytovali vynikajúcu tesnosť a výkon. Náš tím odborníkov vám môže pomôcť vybrať ten správny ventil pre vašu aplikáciu a poskytnúť podporu počas procesu inštalácie a údržby. Kontaktujte nás ešte dnes a začnite diskutovať o vašich potrebách guľového ventilu.
Referencie
- ASME B16.34 - Ventily - prírubové, závitové a naváracie
- ISO 16090 - Vákuová technológia - Slovník
- API 6D - Špecifikácia pre potrubné ventily
